Giới thiệu
Trong ngành cơ khí chế tạo và sửa chữa thiết bị công nghiệp, việc gia công các chi tiết cỡ lớn với yêu cầu độ chính xác cao – như thân máy, vỏ hộp số, bích lớn – đòi hỏi một loại máy doa ngang có hành trình rộng, trục chính khỏe và bàn máy chịu tải lớn. Máy doa ngang CNC Daewoo D130E – sản phẩm của Daewoo Heavy Industries Ltd. (Hàn Quốc) – là dòng máy được thiết kế để đáp ứng những yêu cầu khắt khe này trong môi trường sản xuất công nghiệp.
Với đường kính trục chính lên đến 130mm, hệ điều khiển FANUC 15M, tốc độ trục chính từ 10 đến 2.500 rpm, cùng hành trình trục X đạt 2.000mm, trục Y và Z đều đạt 1.500mm, máy doa ngang CNC Daewoo D130E cho phép gia công linh hoạt các chi tiết có kích thước lớn mà vẫn đảm bảo độ chính xác định vị ±0,01mm. Bàn máy kích thước 1.400×1.600mm với tải trọng lên đến 10.000kg đảm bảo khả năng gá đặt vững chắc cho các chi tiết nặng, trong khi hệ thống thay dao tự động 40–60 dao (tùy cấu hình) giúp máy vận hành liên tục, đa dạng nguyên công.
Là sản phẩm của Daewoo Heavy Industries – tập đoàn công nghiệp nặng uy tín của Hàn Quốc với kinh nghiệm lâu năm trong chế tạo máy công cụ CNC, máy D130E được đánh giá cao về độ bền cơ khí, khả năng chịu tải và độ chính xác ổn định qua nhiều năm vận hành. Bài viết dưới đây sẽ phân tích chi tiết cấu tạo, nguyên lý hoạt động, ưu nhược điểm cũng như những lưu ý quan trọng khi vận hành và bảo dưỡng máy, giúp bạn có cái nhìn toàn diện trước khi quyết định đầu tư.

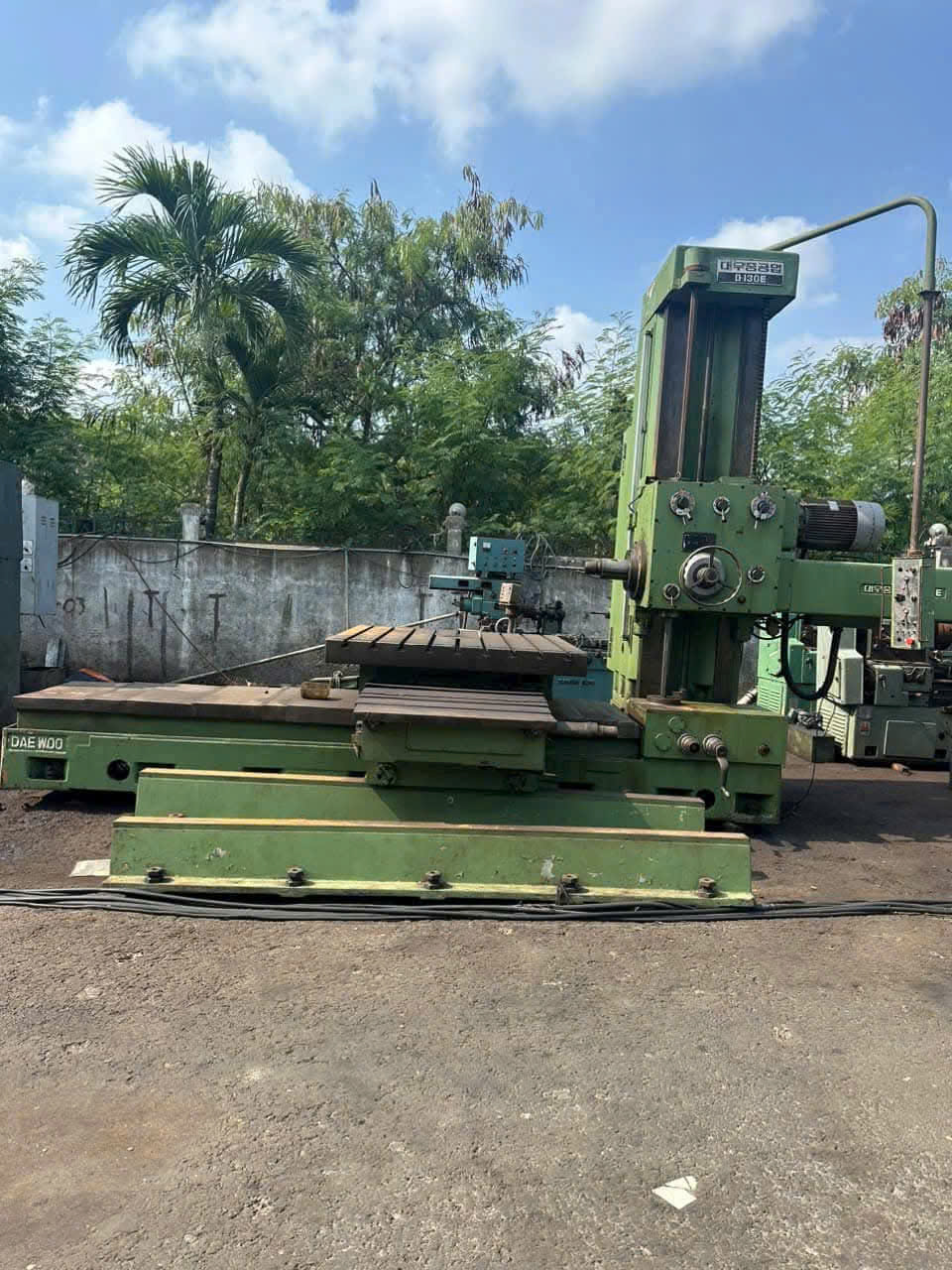

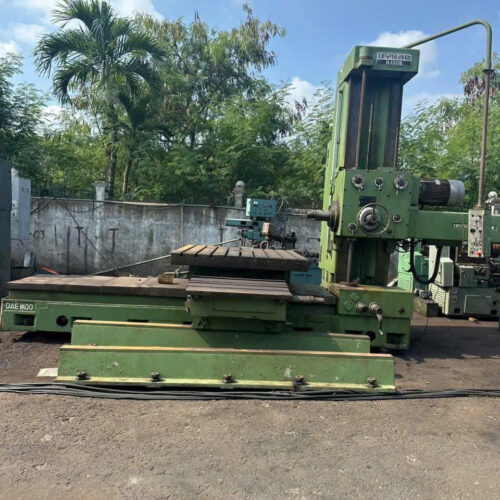

Máy doa ngang CNC Daewoo D130E là gì?
Máy doa ngang CNC Daewoo D130E là dòng máy doa ngang điều khiển số (Horizontal Boring Machine), có trục chính bố trí nằm ngang, được thiết kế chuyên biệt để gia công các chi tiết cỡ lớn với độ chính xác cao. Máy cho phép thực hiện:
- ✅ Doa lỗ chính xác với đường kính trục chính 130mm, độ chính xác định vị ±0,01mm
- ✅ Phay mặt phẳng, phay rãnh trên chi tiết cỡ lớn nhờ hành trình trục X 2.000mm
- ✅ Gia công theo trục W (quill) hành trình 700mm, hỗ trợ doa sâu chính xác
- ✅ Thay dao tự động linh hoạt từ 40 đến 60 dao tùy cấu hình, đáp ứng đa dạng nguyên công liên tục
Máy doa ngang CNC Daewoo D130E được sản xuất bởi Daewoo Heavy Industries Ltd. – tập đoàn công nghiệp nặng của Hàn Quốc có kinh nghiệm lâu năm trong chế tạo máy công cụ CNC phục vụ ngành cơ khí chế tạo, đóng tàu và công nghiệp nặng. Với tải trọng bàn máy lên đến 10.000kg và khối lượng máy khoảng 25 tấn, máy D130E đảm bảo độ cứng vững cần thiết để gia công chính xác các chi tiết nặng, kích thước lớn.

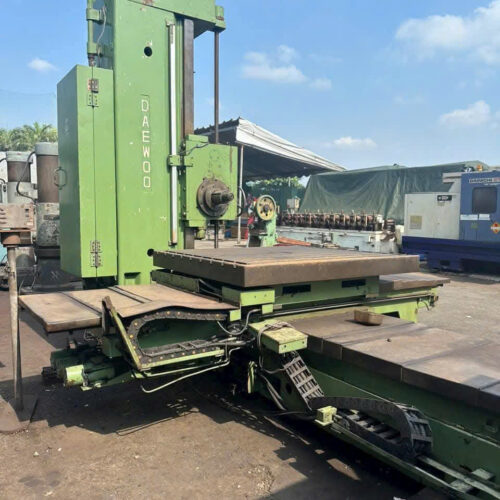

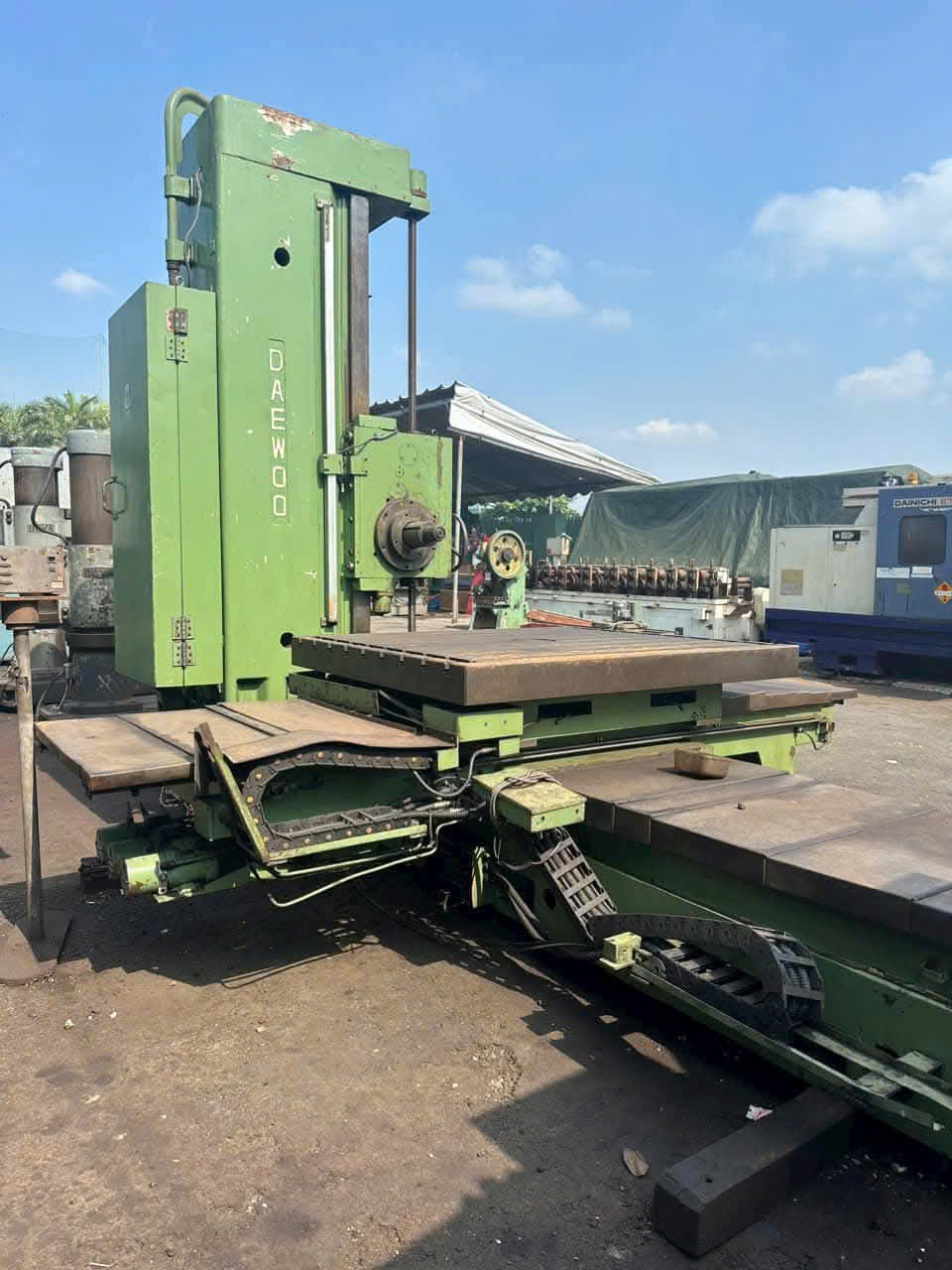

Cấu tạo máy doa ngang CNC Daewoo D130E
Về cơ bản, máy doa ngang CNC Daewoo D130E được cấu thành từ các cụm chi tiết chính sau:
Thân máy và bệ máy
Được chế tạo từ gang đúc chất lượng cao, khối lượng máy khoảng 25 tấn, đảm bảo độ cứng vững tối đa, giảm thiểu rung động khi gia công các chi tiết nặng, kích thước lớn.
Cụm trục chính
Đường kính trục chính 130mm, chuôi dao chuẩn NT50, tốc độ trục chính từ 10 đến 2.500 rpm, công suất động cơ 22/26kW (chế độ 30 phút) – đảm bảo khả năng cắt gọt mạnh mẽ với nhiều loại vật liệu kim loại.
Bàn máy
Kích thước 1.400×1.600mm, tải trọng lên đến 10.000kg, cho phép gá đặt các chi tiết nặng, cỡ lớn một cách chắc chắn, ổn định trong suốt quá trình gia công.
Hệ thống truyền động các trục
- Hành trình trục X: 2.000 mm
- Hành trình trục Y: 1.500 mm
- Hành trình trục Z: 1.500 mm
- Hành trình trục W (quill): 700 mm
- Tốc độ chạy dao nhanh: 10.000 mm/phút
Hệ thống thay dao tự động
Ổ chứa dao tự động 40–60 dao (tùy cấu hình), cho phép chuyển đổi nhanh chóng giữa nhiều loại dao doa, dao phay trong cùng một chu trình gia công liên tục.
Hệ thống điều khiển CNC
Máy sử dụng hệ điều khiển FANUC 15M (xem thêm thông tin về các hệ điều khiển FANUC tại trang chính thức FANUC) – hệ điều khiển CNC cao cấp được đánh giá cao về độ ổn định, khả năng xử lý các chương trình gia công phức tạp với độ chính xác định vị đạt ±0,01mm.
Hệ thống điện
Điện áp nguồn 220V AC, 3 pha, tần số 60Hz, điện áp điều khiển 110V AC/24V, dòng điện toàn tải 53A, động cơ lớn nhất 40A, khả năng chịu dòng ngắn mạch 2,2kA, sơ đồ điện D130E 2-A01.
Nguyên lý hoạt động
Máy doa ngang CNC Daewoo D130E hoạt động dựa trên nguyên lý điều khiển số CNC, phối hợp giữa chuyển động quay của trục chính nằm ngang và chuyển động tịnh tiến của các trục X, Y, Z, W:
- Phôi được gá cố định trên bàn máy 1.400×1.600mm, kẹp chặt bằng đồ gá chuyên dụng, đảm bảo chịu được tải trọng lên đến 10.000kg.
- Trục chính mang dao (dao doa hoặc dao phay) quay với tốc độ lập trình sẵn, từ 10 đến 2.500 rpm tùy vào vật liệu và nguyên công gia công.
- Hệ điều khiển FANUC 15M điều phối chính xác chuyển động của trục X (2.000mm), trục Y và Z (1.500mm mỗi trục) theo chương trình gia công đã lập trình.
- Trục W (quill) với hành trình 700mm cho phép trục chính di chuyển ra vào để thực hiện các nguyên công doa sâu, đảm bảo độ chính xác và độ đồng tâm của lỗ gia công.
- Khi cần thay đổi dụng cụ cắt, hệ thống thay dao tự động (40–60 dao tùy cấu hình) chuyển đổi nhanh chóng theo chương trình đã lập trình.
- Độ chính xác định vị ±0,01mm được duy trì trong suốt quá trình gia công nhờ độ cứng vững của thân máy 25 tấn và hệ thống điều khiển CNC chính xác cao.
Nhờ tốc độ chạy dao nhanh 10.000mm/phút kết hợp với hành trình các trục rộng, máy doa ngang CNC Daewoo D130E giúp rút ngắn đáng kể thời gian gia công các chi tiết cỡ lớn so với các phương pháp gia công truyền thống.
Bảng thông số kỹ thuật chi tiết
| STT | Thông số | Giá trị |
|---|---|---|
| 1 | Đường kính trục chính | 130 mm |
| 2 | Chuôi dao | NT50 |
| 3 | Tốc độ trục chính | 10–2.500 rpm |
| 4 | Công suất động cơ trục chính | 22/26 kW (30 phút) |
| 5 | Hành trình trục X | 2.000 mm |
| 6 | Hành trình trục Y | 1.500 mm |
| 7 | Hành trình trục Z | 1.500 mm |
| 8 | Hành trình trục W (quill) | 700 mm |
| 9 | Kích thước bàn máy | 1.400 x 1.600 mm |
| 10 | Tải trọng bàn | 10.000 kg |
| 11 | Tốc độ chạy dao nhanh | 10.000 mm/phút |
| 12 | Độ chính xác định vị | ±0,01 mm |
| 13 | Hệ điều khiển | FANUC 15M |
| 14 | Thay dao tự động | 40–60 dao (tùy cấu hình) |
| 15 | Khối lượng máy | Khoảng 25 tấn |
| 16 | Điện áp nguồn | 220 V AC |
| 17 | Số pha | 3 pha |
| 18 | Tần số | 60 Hz |
| 19 | Điện áp điều khiển | 110 V AC / 24 V |
| 20 | Dòng điện toàn tải | 53 A |
| 21 | Động cơ lớn nhất | 40 A |
| 22 | Khả năng chịu dòng ngắn mạch | 2,2 kA |
| 23 | Sơ đồ điện | D130E 2-A01 |
Ưu điểm nổi bật của máy doa ngang CNC Daewoo D130E
- 🔧 Đường kính trục chính lớn (130mm): Đảm bảo khả năng cắt gọt mạnh mẽ, ổn định với các chi tiết yêu cầu doa sâu, độ chính xác cao.
- 🔧 Hệ điều khiển FANUC 15M ổn định: Xử lý chương trình gia công phức tạp với độ tin cậy cao, dễ tìm kỹ thuật viên hỗ trợ.
- 🔧 Độ chính xác định vị vượt trội: ±0,01mm đáp ứng các yêu cầu gia công chính xác cao trong ngành cơ khí chế tạo.
- 🔧 Hành trình các trục rộng: Trục X 2.000mm, trục Y và Z đều 1.500mm, phù hợp gia công chi tiết cỡ lớn, nhiều vị trí trên cùng một lần gá đặt.
- 🔧 Bàn máy tải trọng lớn (10.000kg): Cho phép gá đặt chi tiết nặng, cỡ lớn một cách chắc chắn, ổn định.
- 🔧 Hệ thống thay dao linh hoạt: 40–60 dao tùy cấu hình, đáp ứng đa dạng nguyên công gia công liên tục.
- 🔧 Tốc độ chạy dao nhanh: 10.000mm/phút giúp rút ngắn thời gian di chuyển giữa các vị trí gia công, tăng năng suất.
- 🔧 Xuất xứ Hàn Quốc uy tín: Thương hiệu Daewoo Heavy Industries nổi tiếng trong ngành công nghiệp nặng và máy công cụ CNC.
Nhược điểm cần lưu ý
- ⚠️ Khối lượng máy rất lớn (khoảng 25 tấn), cần mặt bằng, nền móng và phương tiện vận chuyển, cẩu lắp chuyên dụng.
- ⚠️ Nếu là máy đã qua sử dụng, cần kiểm tra kỹ hệ thống điều khiển FANUC 15M, độ chính xác các trục và trục W trước khi mua.
- ⚠️ Yêu cầu người vận hành có kiến thức lập trình CNC và kinh nghiệm với máy doa ngang cỡ lớn để khai thác hiệu quả máy.
- ⚠️ Chi phí bảo trì, thay thế phụ tùng (đặc biệt linh kiện điều khiển CNC và hệ thống điện) có thể cao hơn máy doa cỡ nhỏ tiêu chuẩn.
Ứng dụng thực tế
Máy doa ngang CNC Daewoo D130E thường được sử dụng rộng rãi trong nhiều lĩnh vực gia công cơ khí chính xác cao, đặc biệt tại các xưởng chuyên cung cấp thiết bị cơ điện, phụ tùng máy công nghiệp:
- Gia công thân máy, vỏ hộp số, bích lớn trong ngành cơ khí chế tạo
- Sản xuất phụ tùng máy công nghiệp, phụ tùng thiết bị khai thác mỏ cỡ lớn
- Gia công chi tiết cơ khí trong ngành đóng tàu, dầu khí yêu cầu độ chính xác cao
- Doa các lỗ trục, bạc đạn lớn trên chi tiết yêu cầu độ đồng tâm chính xác
- Gia công đồ gá, khuôn mẫu cỡ lớn trong ngành cơ khí chế tạo công nghiệp nặng
Đối tượng sử dụng phù hợp
Dòng máy doa ngang CNC Daewoo D130E phù hợp với:
- Nhà máy cơ khí chế tạo, sửa chữa thiết bị công nghiệp nặng cần gia công chi tiết cỡ lớn
- Xưởng gia công cơ khí quy mô lớn cần độ chính xác cao và khả năng gia công đa dạng nguyên công
- Đơn vị sản xuất phụ tùng cho ngành khai thác mỏ, đóng tàu, dầu khí yêu cầu kích thước và độ chính xác vượt trội
- Doanh nghiệp muốn đầu tư máy CNC Hàn Quốc chất lượng cao với chi phí hợp lý hơn máy mới
Nếu bạn cần thêm tư vấn về các dịch vụ lắp đặt, bảo trì thiết bị CNC đi kèm, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ.
Bảng so sánh với các dòng máy cùng loại
| Tiêu chí | Máy doa ngang CNC Daewoo D130E | Máy doa ngang vạn năng cơ khí | Máy doa ngang CNC cỡ nhỏ |
|---|---|---|---|
| Đường kính trục chính | 130 mm | Thường nhỏ hơn (85-100mm) | Thường nhỏ hơn (dưới 100mm) |
| Hệ điều khiển | FANUC 15M | Không có (cơ khí) | Đa dạng, thường thấp cấp hơn |
| Độ chính xác định vị | ±0,01 mm | Phụ thuộc tay nghề vận hành | Thường thấp hơn |
| Hành trình trục X | 2.000 mm | Thường nhỏ hơn | Thường nhỏ hơn |
| Tải trọng bàn | 10.000 kg | Thường thấp hơn | Thường thấp hơn nhiều |
| Thay dao | Tự động 40-60 dao | Thủ công | Tự động, số lượng ít hơn |
| Xuất xứ | Hàn Quốc (Daewoo) | Đa dạng xuất xứ | Đa dạng xuất xứ |
| Phù hợp | Chi tiết cỡ lớn, độ chính xác cao, sản xuất công nghiệp nặng | Xưởng cơ khí truyền thống, chi tiết đơn giản | Chi tiết cỡ vừa và nhỏ |
Lưu ý khi vận hành
- Kiểm tra hệ điều khiển FANUC 15M trước khi khởi động: đảm bảo chương trình gia công được lập trình và mô phỏng chính xác trước khi chạy thực tế.
- Gá đặt phôi chắc chắn trên bàn máy: kiểm tra tải trọng không vượt quá 10.000kg, đảm bảo cân bằng khi gá đặt chi tiết nặng.
- Chọn tốc độ trục chính phù hợp vật liệu: tránh vượt quá công suất động cơ 22/26kW, đặc biệt với các nguyên công doa sâu sử dụng trục W.
- Kiểm tra hệ thống thay dao tự động: đảm bảo dao được lắp đúng vị trí trong ổ chứa 40–60 dao, tránh va chạm khi máy thay dao.
- Không vận hành vượt hành trình cho phép (X: 2.000mm, Y/Z: 1.500mm, W: 700mm) để tránh lỗi va chạm dao – phôi.
- Trang bị đầy đủ bảo hộ lao động: kính bảo hộ, tránh phoi kim loại văng ra khi gia công tốc độ cao.
- Kiểm tra hệ thống điện trước khi vận hành: đảm bảo điện áp nguồn 220V AC, 3 pha, 60Hz ổn định, phù hợp với thông số kỹ thuật của máy.
Lưu ý bảo dưỡng, bảo trì
- 🛠️ Vệ sinh phoi kim loại, bụi bẩn trên bàn máy và các trục trượt sau mỗi ca làm việc.
- 🛠️ Kiểm tra và bổ sung dầu bôi trơn định kỳ cho trục chính, các trục X, Y, Z, W theo khuyến cáo nhà sản xuất.
- 🛠️ Kiểm tra độ chính xác định vị ±0,01mm định kỳ, hiệu chỉnh lại nếu phát hiện sai lệch.
- 🛠️ Kiểm tra hệ thống thay dao tự động, đảm bảo cơ cấu thay dao hoạt động trơn tru, không kẹt.
- 🛠️ Kiểm tra hệ thống điện, tủ điều khiển FANUC 15M định kỳ để phát hiện sớm lỗi phần cứng hoặc phần mềm.
- 🛠️ Sao lưu (backup) chương trình gia công CNC định kỳ để tránh mất dữ liệu khi có sự cố hệ thống.
- 🛠️ Kiểm tra khả năng chịu dòng ngắn mạch và hệ thống bảo vệ điện định kỳ, đảm bảo an toàn khi vận hành với dòng điện toàn tải 53A.
Câu hỏi thường gặp (FAQ)
1. Máy doa ngang CNC Daewoo D130E dùng để làm gì?
Máy được dùng để gia công doa lỗ chính xác cao và phay các chi tiết cơ khí cỡ lớn như thân máy, vỏ hộp số, bích lớn trong ngành cơ khí chế tạo.
2. Đường kính trục chính của máy là bao nhiêu?
Máy có đường kính trục chính 130mm, đảm bảo khả năng doa và phay mạnh mẽ với các chi tiết cỡ lớn.
3. Máy sử dụng hệ điều khiển CNC nào?
Máy sử dụng hệ điều khiển FANUC 15M, một hệ điều khiển CNC cao cấp có khả năng xử lý các chương trình gia công phức tạp với độ tin cậy cao.
4. Daewoo Heavy Industries là thương hiệu của nước nào?
Daewoo Heavy Industries Ltd. là tập đoàn công nghiệp nặng uy tín của Hàn Quốc, có kinh nghiệm lâu năm trong chế tạo máy công cụ CNC.
5. Độ chính xác định vị của máy là bao nhiêu?
Máy đạt độ chính xác định vị ±0,01mm, đáp ứng các yêu cầu gia công chính xác cao trong ngành cơ khí.
6. Tải trọng bàn máy là bao nhiêu?
Bàn máy có tải trọng lên đến 10.000kg, kích thước 1.400×1.600mm, cho phép gá đặt các chi tiết nặng, cỡ lớn.
7. Hệ thống thay dao tự động của máy có bao nhiêu dao?
Máy được trang bị hệ thống thay dao tự động từ 40 đến 60 dao tùy theo cấu hình, đáp ứng đa dạng nguyên công.
8. Trục W (quill) có chức năng gì?
Trục W với hành trình 700mm cho phép trục chính di chuyển ra vào để thực hiện các nguyên công doa sâu, đảm bảo độ chính xác và đồng tâm.
9. Máy phù hợp với ngành nào?
Phù hợp với ngành cơ khí chế tạo, sửa chữa thiết bị công nghiệp nặng, đóng tàu, dầu khí và khai thác mỏ.
10. Khối lượng máy khoảng 25 tấn có cần nền móng đặc biệt không?
Có, với khối lượng rất lớn, cần chuẩn bị nền móng chắc chắn, chuyên dụng và phương tiện vận chuyển, cẩu lắp phù hợp khi lắp đặt.
11. Ai nên vận hành máy doa ngang CNC Daewoo D130E?
Người có kiến thức lập trình CNC, được đào tạo bài bản về vận hành máy doa ngang cỡ lớn để khai thác hết tính năng máy.
12. Máy đã qua sử dụng có đảm bảo độ chính xác không?
Máy Daewoo nổi tiếng về độ bền cơ khí Hàn Quốc; nếu được bảo trì tốt và kiểm tra kỹ trước khi mua, máy vẫn đảm bảo độ chính xác cao cho các nhu cầu gia công công nghiệp.
13. Chuôi dao NT50 có ý nghĩa gì?
NT50 là tiêu chuẩn chuôi dao phổ biến trong ngành gia công CNC, tương thích với nhiều loại dao phay, dao doa tiêu chuẩn công nghiệp.
14. Giá máy doa ngang CNC Daewoo D130E bao nhiêu?
Giá phụ thuộc vào tình trạng máy, năm sản xuất, tình trạng hệ điều khiển CNC. Vui lòng liên hệ để được báo giá chi tiết.
15. Thời gian bảo hành máy là bao lâu?
Thời gian bảo hành tùy theo chính sách nhà cung cấp và tình trạng thực tế của máy sau khi kiểm tra kỹ thuật.
16. Máy có kèm theo dao cụ, đồ gá không?
Tùy theo gói cung cấp, có thể bao gồm hoặc không bao gồm dao cụ, đồ gá đi kèm.
17. Nên bảo trì máy bao lâu một lần?
Nên vệ sinh hàng ngày, kiểm tra dầu bôi trơn hàng tuần và bảo dưỡng tổng thể định kỳ 3-6 tháng/lần, đặc biệt với hệ thống điều khiển CNC.
18. Máy có thể nâng cấp hệ điều khiển không?
Tùy theo tình trạng máy, một số trường hợp có thể nâng cấp hoặc thay thế bộ điều khiển CNC để cải thiện hiệu năng vận hành.
19. Mua máy doa ngang CNC Daewoo D130E ở đâu uy tín?
Nên lựa chọn đơn vị có kinh nghiệm lâu năm trong ngành cơ khí, có đội ngũ kỹ thuật kiểm tra tình trạng máy CNC và hỗ trợ lắp đặt, vận hành, đào tạo sử dụng.
20. Có hỗ trợ vận chuyển, lắp đặt máy không?
Hầu hết các nhà cung cấp uy tín đều hỗ trợ vận chuyển, cẩu lắp và hướng dẫn vận hành tận nơi cho khách hàng, đặc biệt với máy có khối lượng lớn như D130E.
Kết luận
Máy doa ngang CNC Daewoo D130E là lựa chọn đáng tin cậy cho các nhà máy, xưởng cơ khí cần gia công chi tiết cỡ lớn với độ chính xác cao, hành trình gia công rộng và khả năng chịu tải lớn. Với xuất xứ Hàn Quốc và thương hiệu Daewoo Heavy Industries uy tín, đây là giải pháp gia công đáng đầu tư cho các doanh nghiệp cơ khí chế tạo, đóng tàu, dầu khí và công nghiệp nặng muốn nâng cao năng lực sản xuất chính xác.
